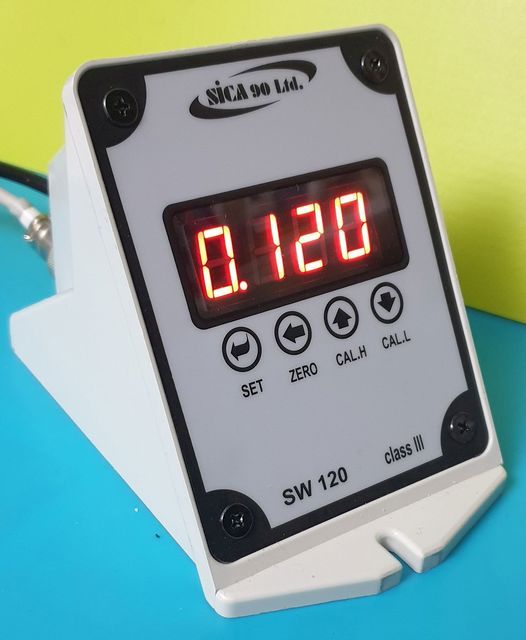

Тегловният индикатор SW-120 представлява двучипов вторичен прибор за електронни тензометрични везни. Той осигурява захранване на използваните във везната тензометрични силоизмерватели (тензодатчици), преобразуване на аналоговия им изходен сигнал в цифров вид и индикация на резултата.
Измервателният модул е реализиран на едночиповия микроконтролер STC15W408AS - значително усъвършенстван вариант на традиционния 8051. Входната част на прибора включва специализираната интегрална схема за тензометрични везни HX71708, съдържаща прецизен нискошумов инструментален усилвател с коефициент на усилване 128 и 24-битов Сигма-Делта аналого-цифров преобразувател.
Нормалното изпълнение на индикатора е за настолен (хоризонтален) монтаж. При необходимост лицевата плоча може да се завърти на 180° и същият да се монтира на вертикална плоскост.
Инструкция SW 120:
Изтрийте евентуални кеширани данни, за да свалите последната редакция.
| ТЕХНИЧЕСКИ ПОКАЗАТЕЛИ: | |
| Принцип на A/D преобразуване | 24 битов Сигма-Делта АЦП |
| Скорост на преобразуване | 6.25 ... 100 1/s |
| Опресняване на индикацията | 1 ... 100 1/s |
| Входен обхват | ± 19 mV |
| Клас на точност | OIML, клас III |
| Температурна грешка | ≤100 ppm/ºC |
| Дисплей | LED - 4 разряден, 0.56" - 14.2 mm, червен |
| Клавиатура | 4 функционални бутона |
| Индикация | 0 ... 9999 |
| Реално външно деление | 1 |
| Избор на десетична точка | 0.000, 00.00, 000.0, 0000 |
| Цифрова филтрация | статична и динамична |
| Калибриране с товар | Препоръчван 20% ... 100% от максималния |
| Нулиране / тариране | в целия обхват |
| Интерфейс | RS 232 - TTL; Преходник TTL - RS232 |
| Комуникация | Непрекъсната или при промяна на показанието |
| Непрекъсната | През 0.1 s ... 10.0 s |
| При промяна | До 3 пъти за 1s |
| Скорост на обмен | 9600 baud |
| Протокол | 8 битов ASCII вариант |
| Захранване на датчиците | 5 VDC; до 30 бр. 350 Ω / 60 бр. 700 Ω / 80 бр. 1000 Ω |
| Мрежово захранване | 85...265 VAC ; 50Hz; 4 VA |
| Работна температура | от минус 20° C до +40° C |
| Размери | W 87 x D 137 x H 99 mm (D 170 mm със съединители) |
| Монтаж | Настолен или вертикален |
| Маса | 0.25 kg |
| ТИП | на склад | ЕДИНИЧНА ЦЕНА | ||
| без ДДС | с ДДС | |||
| SW120 (интерфейс - TTL) | V | 184.50 | 221.40 | |
| Конвертор (преходник) TTL - RS232C ( за SW120 ; GX16-F - DB9-F) | V | 22.00 | 26.40 | |
| Конвертор RS232C - RS485 (DB9F - DB9M и клеми) | V | 15.80 | 18.96 | |
| Конвертор (преходник) TTL - RS485 ( за SW120 ; GX16-F - DB9-F) | . | . | . | |
| 4 изводен гнездов съединител GX16-4-F | V | 3.50 | 4.20 | |
| 5 изводен гнездов съединител GX16-5-F | V | 3.80 | 4.56 | |
| 6 изводен гнездов съединител GX16-6-F | V | 4.10 | 4.92 | |
| ОТСТЪПКА за количества от конкретен тип |
1 - 4 бр. | 0 % | ||
| 5 - 8 бр. | 5 % | |||
| над 8 бр. | 8 % | |||
