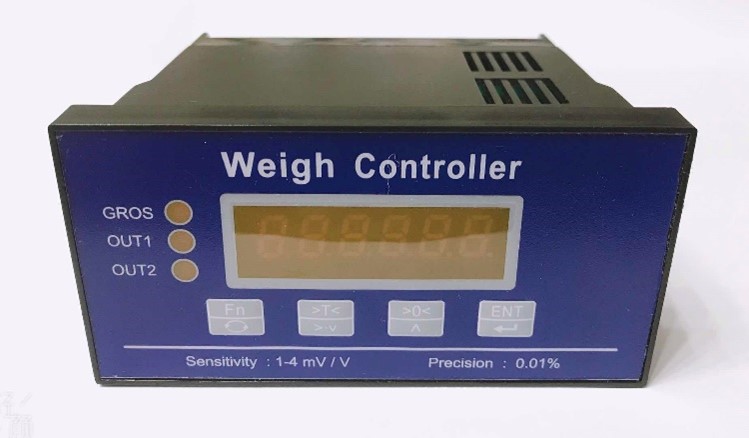

Тегловният индикатор използва 24-битов аналого-цифров преобразувател с честота на дискретизация над 500Hz, за да преработи аналоговия сигнал от тензодатчика / тензодатчиците в цифрово показание. В зависимост от изпълнението са предвидени два цифрови входа, два цифрови изхода (релейни Н.О. контакти), аналогов изход 0-10 V или 4-20 mA, интерфейси RS232 и RS485.
Изпълнението може да бъде за захранващо напрежение 220 VAC или 21...26 VDC. Препоръчително е използването на 24 VDC.
Притежава отлични параметри за електромагнитна съвместимост и защита от електромагнитни смущения.
Инструкция SW 102 - 2024.09.15:
Обновете страницата,, за да изтеглите последната редакция.
| SW 102 - ОСНОВНИ ТЕХНИЧЕСКИ ПОКАЗАТЕЛИ: | |
| Принцип на A/D преобразуване | 24 битов Сигма-Делта АЦП |
| Скорост на преобразуване | 500 Hz |
| Входна чувствителност | 1 ... 4 mV/V |
| Входен обхват | ± 20 mV |
| Клас на точност | OIML, клас III |
| Грешка от нелинейност | 0.005 %FS (% от обхвата) |
| Обща грешка | 0.01 %FS (% от обхвата) |
| Дисплей | LED - 6 разряден, 0.32" - 8.1 mm, червен |
| Клавиатура | 4 функционални бутона |
| Индикация | -99999 ... 999999 |
| Реално външно деление | 1, 2, 5, 10, 20, 50 |
| Избор на десетична точка | 00.0000, 000.000, 0000.00, 00000.0, 000000 |
| Цифрова филтрация | Избираема - 16 нива |
| Калибриране с товар | Минимум 20% от максималния |
| Нулиране / тариране | В избираем обхват |
| Цифрови входове (DI) | Два броя - за Н.О. контакт |
| Цифрови изходи (DO) | Два броя - релеен Н.О. контакт |
| Аналогов изход (AO) | Опция: Един брой 4...20 mA или 0...10 V |
| Интерфейс (според изпълнението) | Стандартен: RS 232; допълнителна опция: RS 485 |
| Скорости на обмен (RS232 & RS485) | 9600 ... 115200 Baud |
| Захранване на датчиците - 5 VDC | До : 6 бр. 350 Ω / 12 бр. 700 Ω / 16 бр. 1000 Ω |
| Варианти на електрозахранване: | |
| - За SW120-220 | Мрежово: 220 VAC ; 50Hz; < 5 VA |
| - За SW120-24 | Нисковолтово: 24VDC (21...26 VDC) ; < 5 W |
| Работна температура | От минус 20° C до +65° C |
| Габаритни размери | W 96.5 x D 74 x H 48.5 mm (формат 96 х 48 mm) |
| Монтаж | За вграждане - SW 102, настолен - SW 102T |
| Отвор за монтаж | 92 х 45 mm |
| Съединители | Винтови клеми на задната страна |
| Маса | 0.2 kg |
| Избираеми функции на входовете DI-1 и DI-2 (за Н.О. контакти) | |||
| Не се ползва | Старт пиков режим | Стоп пиков режим | Нулиране |
| Избираеми функции на изходите DO-1 и DO-2 (релейни Н.О. контакти) | |||||
| W>S1 | W≤S1 | W>S2 | W≤S2 | W≤Z | W>S2 & W≤S2 |
| P>S1 | P≤S1 | P>S2 | P≤S2 | Не се ползва | P>S2 & P≤S2 |
| Измерването на пикови стойности е активно | Грешка на АЦП (ADC) | ОЗНАЧЕНИЯ: W : показание на индикатора; P : пикова стойност; S1 : зададено ниво № 1; S2 : зададено ниво № 2; Z : зададено нулево ниво | |||
| ВАРИАНТИ НА ИЗПЪЛНЕНИЕ | |||
| Тип на индикатора и захранване на SW102 | Външно захранване | Предназначение | |
| SW 102-24 | 24 V DC | 24 V DC |  За вграждане |
| SW 102-220 | 220 V AC | 220 V AC | |

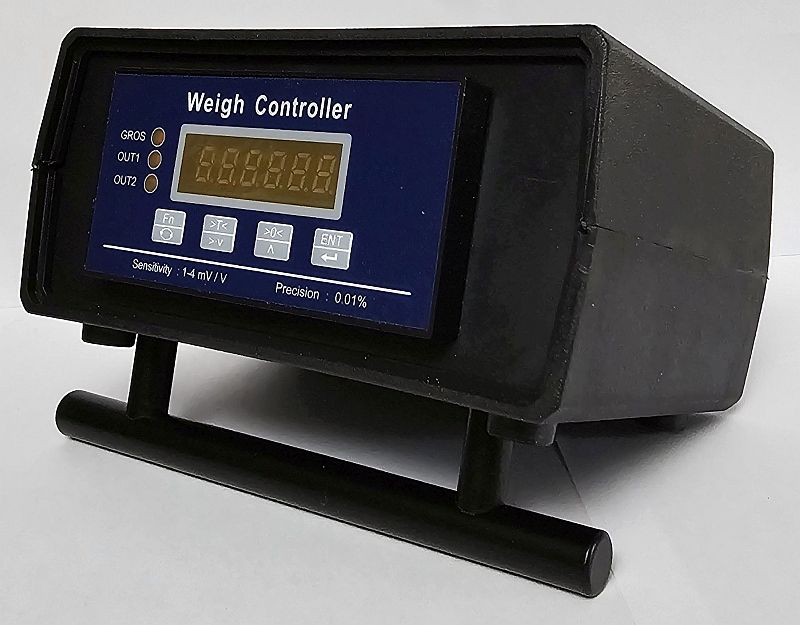

| SW 102-24-TD | 24 V DC | 24 V DC |  Настолен - SW102 в кутия |
| SW 102-220-TA | 220 V AC | 220 V AC | |
| SW 102-24-TA | 24 V DC | 220 V AC | |
| ИНДИКАТОРИ ЗА ВГРАЖДАНЕ - SW102-24 и SW102-220 | |||||||||||
| БАЗОВ ВАРИАНТ 24 VDC: 210.00лв. ; ЗАХРАНВАНЕ 220 VAC: +10.00лв. ; RS485: +20.00лв. ; АНАЛОГОВ ИЗХОД: +20.00лв. | |||||||||||
| ТИП | на склад | 24 VDC | 220 VAC | 2 x D.In | 2 x D.Out | RS 232 | RS 485 | 4-20 mA | 0-10 V | ЦЕНА без ДДС | ЦЕНА с ДДС |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SW102-24 | 210.00 | 252.00 | |||||||||
| SW102-24-485 | 230.00 | 276.00 | |||||||||
| SW102-24-I | 230.00 | 276.00 | |||||||||
| SW102-24-U | 230.00 | 276.00 | |||||||||
| SW102-24-485-I | 250.00 | 300.00 | |||||||||
| SW102-24-485-U | 250.00 | 300.00 | |||||||||
| SW102-220 | 220.00 | 264.00 | |||||||||
| SW102-220-485 | 240.00 | 288.00 | |||||||||
| SW102-220-I | 240.00 | 288.00 | |||||||||
| SW102-220-U | 240.00 | 288.00 | |||||||||
| SW102-220-485-I | 260.00 | 312.00 | |||||||||
| SW102-220-485-U | 260.00 | 312.00 | |||||||||
| ДОПЪЛНИТЕЛНА КУТИЯ ЗА НАСТОЛНИ ВАРИАНТИ - TD и TA | |||
| Комплектност | на склад | ЦЕНА без ДДС | ЦЕНА с ДДС | За SW 102-24-TD (индикатор - 24 VDC, захранване - 24 VDC) : Кутия с лицеви панели, предна стойка, съединители GX16 - 5 и GX16 - 9, кабелен вход PG7, захранващ кабел, превключвател за захранването, механичен и електромонтаж | 43.50 | 52.20 |
| За SW 102-220-TA (индикатор - 220 VAC, захранване - 220 VAC) : Добавка към комплекта за 24 - TD : гнездо за стопяем предпазител, мрежов захранващ кабел с щепсел "шуко" | 8.40 | 10.08 | |
| За SW 102-24-TA (индикатор - 24 VDC, захранване - 220 VAC) : Добавка към комплекта за 220 - TA: импулсен стабилизатор 220 VAC / 24 VDC - 500 mA (монтиран в кутията) | 12.50 | 15.00 |
| ОТСТЪПКИ за количества от конкретен тип | 1 - 4 бр. | 0 % |
| 5 - 8 бр. | 5 % | |
| над 8 бр. | 8 % | |
