Данни SQC
|
НАЧАЛО
|
|---|
| ПАРАМЕТРИ | ||||
| Номинален обхват (R.C., F.S.) | 0.1, 0.15, 0.2, 0.3, 0.5, 1.5, 2, 2.5, 3, 10 | 0.15, 1, 1.5, 2, 2.5, 3, 5 | t | |
| Номинален изходен сигнал (R.O.) | 2.0 ± 10% | 3.0 ± 10% | mV/V | |
| Основна грешка | 0.027 | % F.S. | ||
| Температурна грешка /на обхвата/ | 0.0024 | % F.S. / ºC | ||
| Температурна грешка /на нулата/ | 0.002 | % F.S. / ºC | ||
| Работен температурен диапазон | -30 ... +70 | ºC | ||
| Дебаланс при нулев товар | ± 1% | от R.O. | ||
| Входно съпротивление | 380 ± 5 | Ω | ||
| Изходно съпротивление | 351 ± 2 | Ω | ||
| Изолационно съпротивление | ≥ 5000 | MΩ | ||
| Препоръчително захранващо напрежение | 5...12 | V (AC / DC) | ||
| Максимално захранващо напрежение | 15 | V (AC / DC) | ||
| Допустимо работно претоварване | 150 | % F.S. | ||
| Гранично претоварване | 200 | % F.S. | ||
| Материал | Легирана стомана - всички обхвати Алуминиева сплав - 100 ... 300 kg |
|||
| Кабел /Ф 6 mm; 3 m - до 3t, 6 m - 5t, 10t/ |
Захранване | (+) червен, (-) черен | ||
| Сигнал | (+) зелен, (-) бял | |||
| ЦЕНА без ДДС | ||
| ОБХВАТ | BGN | EUR |
| 0.1 ... 3 t | 221.00 | 113.00 |
| 5t | 345.40 | 176.60 |
| 10t | 477.80 | 244.30 |
| ОТСТЪПКА за количества от конкретен обхват |
||
| за 2 - 4 бр. | 6 % | |
| за 5 - 8 бр. | 11 % | |
| над 8 бр. | 17 % | |
| ПОЛЗВАНЕ НА ТЕНЗОДАТЧИЦИ 3 mV/V като ТЕНЗОДАТЧИЦИ 2 mV/V | |||
| ОРИГИНАЛЕН ТЕНЗОДАТЧИК с номинален изходен сигнал 3 mV/V |
ЕКВИВАЛЕНТЕН на ТЕНЗОДАТЧИК с номинален изходен сигнал 2 mV/V |
||
| ОБХВАТ | ПРЕТОВАРВАНЕ * | ОБХВАТ | ПРЕТОВАРВАНЕ |
| 150 kg | O.L. % | 100 kg | 1.5 x O.L. % |
| 300 kg | O.L. % | 200 kg | 1.5 x O.L. % |
| 1.5 t | O.L. % | 1 t | 1.5 x O.L. % |
| 3 t | O.L. % | 2 t | 1.5 x O.L. % |
| 15 t | O.L. % | 10 t | 1.5 x O.L. % |
| * O.L. - обявенo от производителя допустимо претоварване (напр. 150% ; 120%) | |||

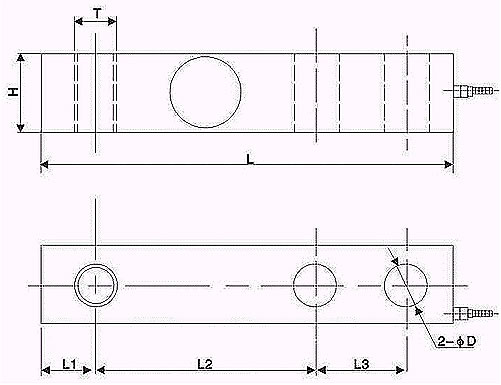

| ОБХВАТ [ t ] | РАЗМЕР [mm] | ||||||
| L | L1 | L2 | L3 | H | D | T | |
| 0.1 ... 3 | 130 | 12.7 | 76.2 | 25.4 | 31.7 | 12.7 | M16 |
| 5 | 171.5 | 19 | 95.3 | 38.1 | 38.1 | 20 | M18 |
| 10 | 225.6 | 25.4 | 124 | 50.8 | 50.8 | 26 | M24 |
ПРИНАДЛЕЖНОСТИ ЗА ТЕНЗОДАТЧИЦИ тип SQC (при необходимост)
ПОДЛОЖНА ПЛАНКА с два отвора , шлифована. Осигурява препоръчителното разстояние между тензодатчика и монтажната основа (4, 5, 9 mm в зависимост от обхвата). Възможно е увеличаване на това разстояние чрез ползване на повече планки.
ШАРНИРНА СФЕРИЧНА ПЕТА. Предназначена е за реализиране на платформени и бункерни везни - за непосредствено поставяне върху монтажната основа (пода) без допълнително фиксиране. В кинематичната двойка е предвидена необходимата хоризонтална хлабина за компенсация на температурните разширения на платформата (бункера).
Заб. Тензодатчиците от обхвати 0.1 t ... 2.5 t е възможно да бъдат произведени с резбови отвор М12, вместо М16.
| НАИМЕНОВАНИЕ | ПРЕДНАЗНАЧЕНИЕ | BGN без ДДС |
EUR без ДДС |
|
| ПЛАНКА ПОДЛОЖНА | 52 x 32 x 4 mm | за SQC 0.1t...3t | 2.55 | 1.30 |
| 80 x 38 x 5 mm | за SQC 5t | 10.75 | 5.50 | |
| 110 x 50 x 9 mm | за SQC 10t | 12.90 | 6.60 | >|
| ПETA ШАРНИРНА |
М12 - за SQC-0.1t ... 3t | 15.25 | 7.80 | |
| М16 - за SQC-0.1t ... 3t | 15.25 | 7.80 | ||
| М18 - за SQC-5t | 17.80 | 9.10 | ||
| М24 - за SQC-10t | 22.50 | 11.50 | ||
