СИКА 90 ЕООД СРЕДСТВА ЗА ИЗМЕРВАНЕ, КОНТРОЛ И АВТОМАТИЗАЦИЯ

НАЧАЛО ПРОДУКТИ КАПАЦИТИВНИ ДАТЧИЦИ ЦИЛИНДРИЧНИ М 18 mm

Инструкция за експлоатация >>> Означения >>>

КАПАЦИТИВЕН ДАТЧИК ЦИЛИНДРИЧЕН М18

Т И П (СИКА 90)	на склад	И З Х О Д		ЗАХРАНВАНЕ	КОРПУС
C18-5-NO		NO	NPN	6...36 VDC	МЕТАЛ ЕКРАНИРАН СЕНЗОР (ВГРАДЕН В КОРПУСА) Sn = 5 mm
C18-5-NC		NC
C18-5-NOC	v	NO+NC
C18-5-PO		NO	PNP
C18-5-PC		NC
C18-5-POC	v	NO+NC
C18-5-AO		NO	SCR 2-WIRE	90...250 VAC
C18-5-AC		NC	SCR 2-WIRE	90...250 VAC
C18-8-NO		NO	NPN	6...36 VDC	МЕТАЛ + ABS НЕЕКРАНИРАН СЕНЗОР (КАПСУЛОВАН В ABS) Sn = 8 mm
C18-8-NC		NC
C18-8-NOC	v	NO+NC
C18-8-PO		NO	PNP
C18-8-PC		NC
C18-8-POC	v	NO+NC
C18-8-AO		NO	SCR 2-WIRE	90...250 VAC
C18-8-AC		NC	SCR 2-WIRE	90...250 VAC

ПАРАМЕТРИ

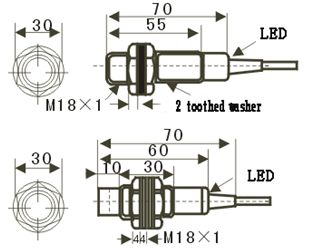

Размери		M18x1 х 70 / 60 mm
Стандартен детектируем обект		Ст3: 18 х 18 х 1 mm
Номинално разстояние на сработване Sn от стандартен феромагнитен обект	екраниран	5 mm ± 10%
	неекраниран	8 mm ± 10%
Максимална честота на превключване [DC / AC датчици]		10 Hz
Максимален консумиран ток без товар [DC / AC датчици]		13 / 2 mA
Максимален изходен ток [DC / AC датчици]		300 / 500 mA
Работна температура и съхранение		-25 ... +75°C
Работна влажност и съхранение		35 ... 95 % RH
Изолационно съпротивление корпус - схема (мегаомметър DC 500V)		≥ 50 MΩ
Изпитвателно напрежение корпус - схема (за 1 min)		AC 1000V 50/60 Hz
Степен на защита		IP 67
Остатъчно напрежение		DC: < 1.5 V; AC: < 7 V

Ц Е Н И

ТИП					ЕДИНИЧНА ЦЕНА
ТИП					без ДДС	с ДДС
C18-5-NOC	екраниран	5 mm	NPN	NO + NC	24.00	28.80
C18-5-POC	екраниран	5 mm	PNP	NO + NC	24.00	28.80
C18-8-NOC	неекраниран	8 mm	NPN	NO + NC	24.00	28.80
C18-8-POC	неекраниран	8 mm	PNP	NO + NC	24.00	28.80
ОТСТЪПКА за количества от конкретен тип		2 - 4 бр.			6 %
		5 - 8 бр.			11 %
		над 8 бр.			17 %

cps_m18f

cps_m18nf

cps_m18_dr
