ИНДУКТИВНИ ДАТЧИЦИ
ЦИЛИНДРИЧНИ М 8 mm
|
НАЧАЛО
|
|---|
Инструкция за експлоатация >>>
Означения >>>
| Т И П (СИКА 90) | на склад | И З Х О Д | ЗАХРАНВАНЕ | КОРПУС | ||
| L8-1-NO | v | NO | NPN | 6...36 VDC | МЕТАЛ ЕКРАНИРАН СЕНЗОР (ВГРАДЕН В КОРПУСА) Sn = 1.5 mm | |
| L8-1-NC | NC | |||||
| L8-1-PO | NO | PNP | ||||
| L8-1-PC | NC | |||||
| L8-1-DO | NO | 2-WIRE | ||||
| L8-1-DC | NC | |||||
| L8-1-AO | NO | SCR | 90...250 VAC | |||
| L8-1-AC | NC | |||||
| L8-2-NO | v | NO | NPN | 6...36 VDC | МЕТАЛ + ABS НЕЕКРАНИРАН СЕНЗОР (КАПСУЛОВАН В ABS) Sn = 2 mm | |
| L8-2-NC | NC | |||||
| L8-2-PO | v | NO | PNP | |||
| L8-2-PC | NC | |||||
| L8-2-DO | NO | 2-WIRE | ||||
| L8-2-DC | NC | |||||
| L8-2-AO | NO | SCR | 90...250 VAC | |||
| L8-2-AC | NC | |||||
| * АL8-2-PO | v | NO | PNP | 6...36 VDC | НЕЕКРАНИРАН, 2 mm | |
| * Клас " А " : Вградени допълнителни защити, удължен кабел | ||||||
| ПАРАМЕТРИ | ||

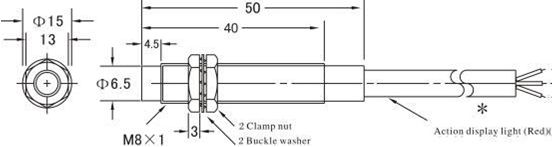

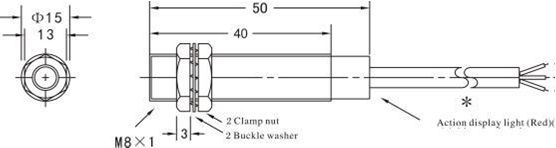

| Размери | M8x1 х 50 mm | |
| Стандартен детектируем обект | Ст3: 8 х 8 х 1 mm | |
| Номинално разстояние на сработване Sn от стандартен феромагнитен обект | екраниран | 1.5 mm ± 10% |
| неекраниран | 2 mm ± 10% | |
| Препоръчително работно разстояние на сработване | екраниран | до 1.2 mm |
| неекраниран | до 1.6 mm | |
| Повтаряемост | 0.02 mm | |
| Максимална честота на превключване [DC / AC датчици] | 500Hz / 25 Hz | |
| Максимален консумиран ток без товар [DC / DC 2-wire / AC датчици] | 13.0 / 0.8 / 1.7 mA | |
| Максимален изходен ток [DC / DC 2-wire / AC датчици] | 300 / 200 / 400 mA | |
| Работна температура и съхранение | -30 ... +65°C | |
| Работна влажност и съхранение | 35 ... 95 % RH | |
| Изолационно съпротивление корпус - схема (мегаомметър DC 500V) | ≥ 50 MΩ | |
| Изпитвателно напрежение корпус - схема (за 1 min) | AC 1000V 50/60 Hz | |
| Степен на защита | IP 67 | |
| Остатъчно напрежение | DC: < 3 V; AC: < 10 V | |
| ТИП | ЕДИНИЧНА ЦЕНА | |||||
| без ДДС | с ДДС | |||||
| L8-1-NO | екраниран | 1 mm | NPN | NO | 15.00 | 18.00 |
| L8-2-NO | неекраниран | 2 mm | NPN | NO | 15.00 | 18.00 |
| L8-2-PO | неекраниран | 2 mm | PNP | NO | 15.00 | 18.00 |
| АL8-2-PO | неекраниран | 2 mm | PNP | NO | 20.80 | 24.96 | ОТСТЪПКА за количества от конкретен тип |
2 - 4 бр. | 6 % |
| 5 - 8 бр. | 11 % | |||||
| над 8 бр. | 17 % | |||||
