ЦИЛИНДРИЧНИ М 30 mm
|
НАЧАЛО
|
|---|
Инструкция за експлоатация >>>
Означения >>>
| Т И П (СИКА 90) | на склад |
И З Х О Д | ЗАХРАНВАНЕ | КОРПУС | |

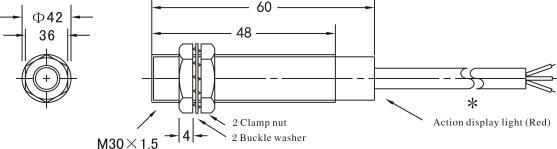

| L30-10-NO | NO | NPN | 6...36 VDC | МЕТАЛ ЕКРАНИРАН СЕНЗОР (ВГРАДЕН В КОРПУСА) Sn = 10 mm | |
| L30-10-NC | NC | ||||
| L30-10-NOC | NO+NC | ||||
| L30-10-PO | v | NO | PNP | ||
| L30-10-PC | NC | ||||
| L30-10-POC | NO+NC | ||||
| L30-10-DO | NO | 2-WIRE | |||
| L30-10-DC | NC | ||||
| L30-10-AO | NO | SCR | 90...250 VAC | ||
| L30-10-AC | NC | ||||
| L30-10-AOC | NO+NC | ||||

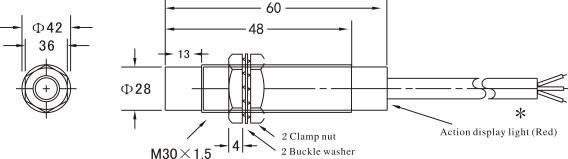

| L30-15-NO | v | NO | NPN | 6...36 VDC | МЕТАЛ + ABS НЕЕКРАНИРАН СЕНЗОР (КАПСУЛОВАН В ABS) Sn = 15 mm |
| L30-15-NC | NC | ||||
| L30-15-NOC | NO+NC | ||||
| L30-15-PO | v | NO | PNP | ||
| L30-15-PC | NC | ||||
| L30-15-POC | NO+NC | ||||
| L30-15-DO | NO | 2-WIRE | |||
| L30-15-DC | NC | ||||
| L30-15-AO | NO | SCR | 90...250 VAC | ||
| L30-15-AC | NC | ||||
| L30-15-AOC | NO+NC | ||||
| ПАРАМЕТРИ | ||
| Размери | M30x1.5 х 60 mm | |
| Стандартен детектируем обект | екраниран | Ст3: 30 х 30 х 1 mm |
| неекраниран | Ст3: 54 х 54 х 1 mm | |
| Номинално разстояние на сработване Sn от стандартен феромагнитен обект | екраниран | 10 mm ± 10% |
| неекраниран | 15 mm ± 10% | |
| Препоръчително работно разстояние на сработване | екраниран | до 8 mm |
| неекраниран | до 13 mm | |
| Повтаряемост | 0.02 mm | |
| Максимална честота на превключване [DC / AC датчици] | 500Hz / 25 Hz | |
| Максимален консумиран ток без товар [DC / DC 2-wire / AC датчици] | 13.0 / 0.8 / 1.7 mA | |
| Максимален изходен ток [DC / DC 2-wire / AC датчици] | 300 / 200 / 400 mA | |
| Работна температура и съхранение | -30 ... +65°C | |
| Работна влажност и съхранение | 35 ... 95 % RH | |
| Изолационно съпротивление корпус - схема (мегаомметър DC 500V) | ≥ 50 MΩ | |
| Изпитвателно напрежение корпус - схема (за 1 min) | AC 1000V 50/60 Hz | |
| Степен на защита | IP 67 | |
| Остатъчно напрежение | DC: < 3 V; AC: < 10 V | |
| ТИП | ЕДИНИЧНА ЦЕНА | |||||
| без ДДС | с ДДС | |||||
| L30-10-PO | екраниран | 10 mm | NPN | NO | 18.50 | 22.20 |
| L30-15-NO | неекраниран | 15 mm | NPN | NO | 18.50 | 22.20 |
| L30-15-PO | неекраниран | 15 mm | PNP | NO | 18.50 | 22.20 | ОТСТЪПКА за количества от конкретен тип |
2 - 4 бр. | 6 % |
| 5 - 7 бр. | 11 % | |||||
| над 7 бр. | 17 % | |||||
