НАЧАЛО ПРОДУКТИ ИНДУКТИВНИ ДАТЧИЦИ ПРАВОЪГЪЛНИ 17х17 mm

Инструкция за експлоатация >>> Означения >>>

ИНДУКТИВЕН ДАТЧИК ПРАВОЪГЪЛЕН 17х17 mm

Т И П (СИКА 90)	на склад	И З Х О Д		ЗАХРАНВАНЕ	КОРПУС
LS17-5-NO-TLQ	v	NO	NPN	6...36 VDC	A B S 17 x 17 x 28 mm НЕЕКРАНИРАН СЕНЗОР Sn = 5 mm
LS17-5-NC-TLQ		NC
LS17-5-NOC-TLQ		NO+NC
LS17-5-PO-TLQ	v	NO	PNP
LS17-5-PC-TLQ		NC
LS17-5-POC-TLQ		NO+NC
LS17-5-DO-TLQ		NO	2-WIRE
LS17-5-DC-TLQ		NC	2-WIRE
LS17-5-DO-TLQ		NO	2-WIRE	90...250 VAC
LS17-5-DC-TLQ		NC	2-WIRE	90...250 VAC
*ALS17-5-PO-TLQ	v	NO	PNP	6...36 VDC
* Клас " А " : Вградени допълнителни защити, удължен кабел

ПАРАМЕТРИ
Размери	17 x 17 х 28 mm
Стандартен детектируем обект	Ст3: 17 х 17 х 1 mm
Номинално разстояние на сработване Sn от стандартен феромагнитен обект	5 mm ± 10%
Препоръчително работно разстояние на сработване	до 4 mm
Повтаряемост	0.02 mm
Максимална честота на превключване [DC / AC датчици]	500Hz / 25 Hz
Максимален консумиран ток без товар [DC / DC 2-wire / AC датчици]	13.0 / 0.8 / 1.7 mA
Максимален изходен ток [DC / DC 2-wire / AC датчици]	300 / 200 / 400 mA
Работна температура и съхранение	-30 ... +65°C
Работна влажност и съхранение	35 ... 95 % RH
Изолационно съпротивление корпус - схема (мегаомметър DC 500V)	≥ 50 MΩ
Изпитвателно напрежение корпус - схема (за 1 min)	AC 1000V 50/60 Hz
Степен на защита	IP 65
Остатъчно напрежение	DC: < 3 V; AC: < 10 V

Ц Е Н И

Т И П					ЕДИНИЧНА ЦЕНА
Т И П					без ДДС	с ДДС
LS17-5-NO-TLQ	неекраниран	5 mm	NPN	NO	11.50	13.80
LS17-5-PO-TLQ	неекраниран	5 mm	PNP	NO	11.50	13.80
*ALS17-5-PO-TLQ	неекраниран	5 mm	PNP	NO	19.40	23.28
ОТСТЪПКА за количества от конкретен тип		2 - 4 бр.			6 %
		5 - 8 бр.			11 %
		над 8 бр.			17 %

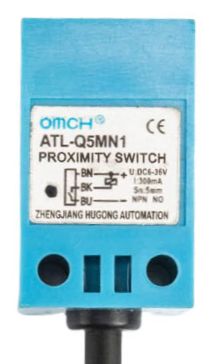

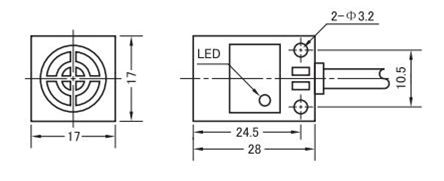

LS17 LS17 LS17_dr
